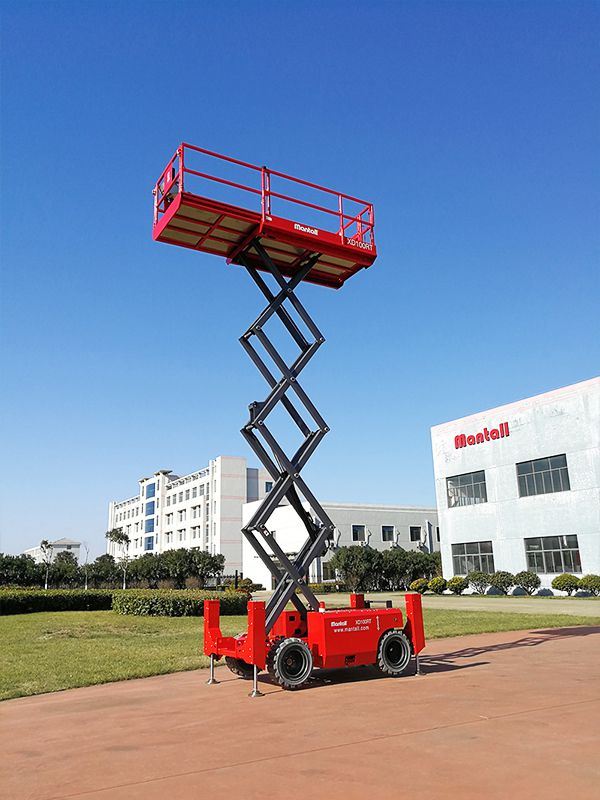

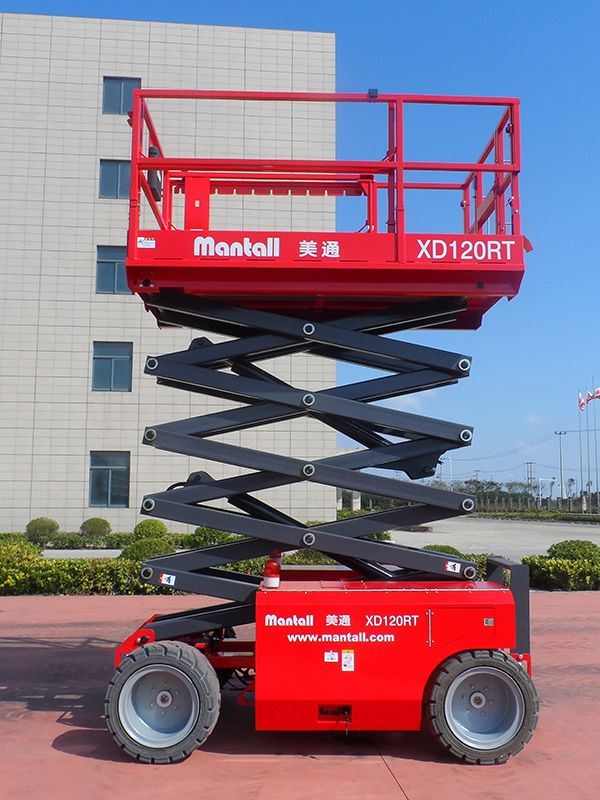

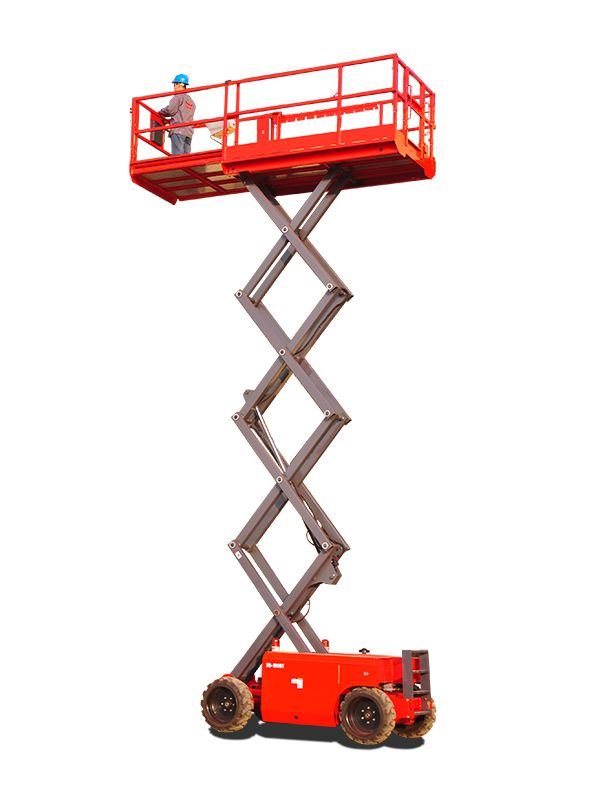

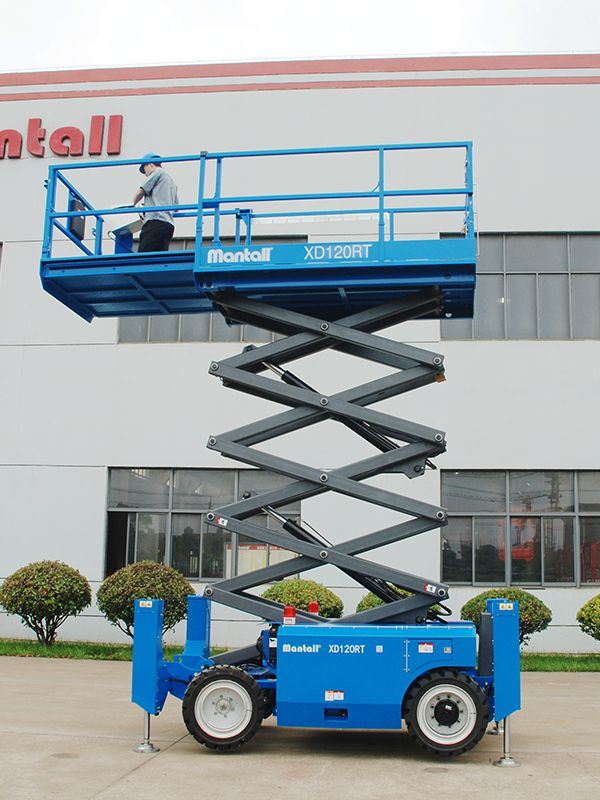

自行越野式剪叉型高空作業平臺 XD系列
功能
| 標準特征 | ||
| 四輪驅動 | 實芯粗糙地面輪胎 | 雙閃光燈 |
| 傾斜保護系統 | 蜂鳴器 | 比例控制 |
| 免維護電池 | 安全檢修支撐架 | 傾斜傳感及聲音警報 |
| 全行程行走 | 折疊式平臺欄 | 下降警報 |
| 計時器 | 隨車診斷系統 | 喇叭 |
| 叉車孔及吊裝孔 | 緊急停止按鈕 | 連接平臺的AD電纜 |
選配
| 選配特征 | ||
| 平臺工作燈 | 超載傳感器 | GPS物聯網 |
| 防撞限高裝置 | 自動調平液壓支腿 | 腳踏開關 |
| 無痕跡粗糙地面輪胎 | 電源插座到平臺 | 空氣管接至平臺 |
規范
| 型號 | XD100RT | XD120RT | XD140RT |
| 尺寸 | |||
| 最大作業高度 | 10m | 12m | 14m |
| A最大平臺高度 | 8m | 10m | 12m |
| B最大水平延伸 | 1.5m | 1.5m | 1.5m |
| 最小平臺高度 | 1.27 | 1.39 | 1.52 |
| C長度-收起狀態（帶支腿/不帶支腿） | 3.18m/2.67m | 3.18m/2.67m | 3.18m/2.67m |
| D寬度-收起狀態 | 1.76m | 1.76m | 1.76m |
| 高度-收起狀態-護欄折疊 | 1.7m | 1.83m | 1.95m |
| E高度-收起狀態-護欄未折疊 | 2.4m | 2.52m | 2.65m |
| F軸距 | 1.89m | 1.89m | 1.89m |
| 中心離地間隙 | 0.17m | 0.17m | 0.17m |
| 平臺尺寸（長*寬*高） | 2.5m×1.6m×1.15m | 2.5m×1.6m×1.15m | 2.5m×1.6m×1.15m |
| 平臺延伸后長度 | 4m | 4m | 4m |
| 踢腳板高度 | 0.15m | 0.15m | 0.15m |
| 性能 | |||
| 平臺工作上允許人數（室內） | 4人 | 4人 | 4人 |
| 平臺承載能力 | 567kg | 454kg | 345kg |
| 載重（延伸平臺） | 136kg | 136kg | 136kg |
| 行駛速度-收起狀態 | 4km/h | 4km/h | 4km/h |
| 行駛速度-舉升狀態 | 0.7km/h | 0.7km/h | 0.7km/h |
| 平臺全升時間（無載重） | 40s | 45s | 50s |
| 平臺全降時間（無載重） | 35s | 37s | 42s |
| 爬坡能力 | 35% | 30% | 30% |
| 內/外轉向半徑 | 1.58m/3.89m | 1.58m/3.89m | 1.58m/3.89m |
| 工作時允許傾角（前后） | 3° | 3° | 3° |
| 工作時允許傾角（左右） | 1.5° | 1.5° | 1.5° |
| 最大支腿調平（前后） | 6.6° | 6.6° | 6.6° |
| 最大支腿調平（左右） | 10.6° | 10.6° | 10.6° |
| 輪胎規格/類型 | 675×280mm | 675×280mm | 675×280mm |
| 動力 | |||
| 動力源 | 洋馬3TNV80F/17.8KW | 洋馬3TNV80F/17.8KW | 洋馬3TNV80F/17.8KW |
| 驅動 | 4WD×2WS | 4WD×2WS | 4WD×2WS |
| 燃油箱容積-柴油 | 57L | 57L | 57L |
| 液壓系統容積 | 68L | 68L | 68L |
| 電池規格（數量*電壓，容量） | / | / | / |
| 控制方式 | 比例控制 | 比例控制 | 比例控制 |
| 重量 | |||
| 整機重量（帶支腿/不帶支腿） | 4120kg/3660kg | 4390kg/3930kg | 4680kg/4220kg |
| 符合標準 | GB/CE | ||
產品亮點
卓越性能
強大的爬坡能力，輕松應對室外需求
作業效率高
配備單向延伸平臺
一鍵調平，作業無懼不平路面
輕松維護
雙側掀背門設計，維護檢修便捷
旋出式發動機機艙，維護保養方便

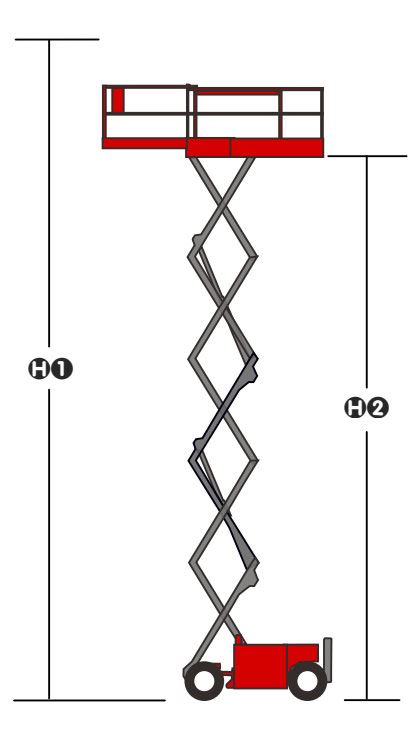

Working Heights

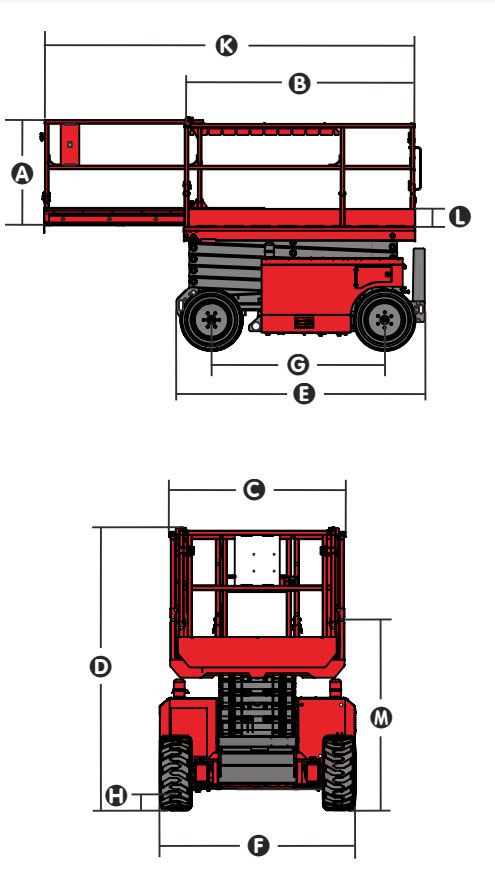

Stowed Dimensions
細節
